Холод без шума: электричество вместо фреона

Проблема избыточного тепловыделения в современной электронике, от мобильных устройств до мощных серверов, требует поиска принципиально новых решений. Традиционные системы охлаждения — громоздкие компрессоры, шумные вентиляторы и химические хладагенты — подходят к пределам своей эффективности и миниатюризации.

Научное сообщество активно разрабатывает альтернативу, которая обещает полностью бесшумный, компактный и экологически чистый теплоотвод: твердотельные охладители. Эта технология использует электричество напрямую для генерации холода, что открывает путь к интеграции систем охлаждения непосредственно в микросхемы.

Основа технологии: Как электричество производит холод

В основе этого перспективного направления лежит электрокалорический эффект (ЭКЭ) — физическое явление, при котором определенный материал обратимо меняет свою температуру, когда на него воздействует или снимается внешнее электрическое поле.

ЭКЭ часто рассматривается как физически обратный пироэлектрическому эффекту (возникновение электрического поля при изменении температуры). Крайне важно не путать электрокалорический эффект с термоэлектрическим эффектом (эффектом Пельтье), в котором температурный сдвиг возникает при прохождении электрического тока через контакт (спай) двух разнородных проводников.

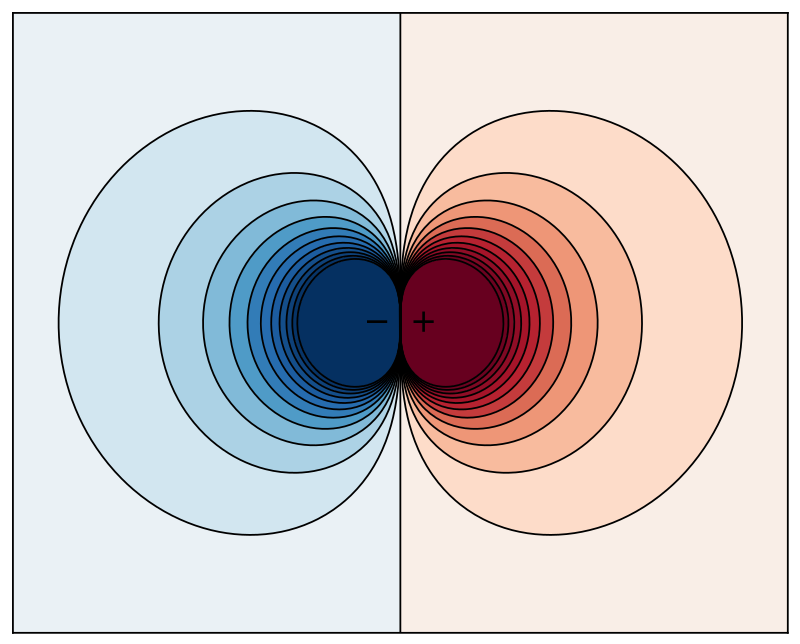

Для понимания механизма ЭКЭ нужно знать, что все материалы состоят из атомов, которые образуют диполи — это крошечные электрически нейтральные системы, где положительные и отрицательные заряды слегка смещены друг относительно друга.

Процесс охлаждения происходит в два этапа:

1. Нагрев (Упорядочивание): Когда на материал подается электрическое поле, его диполи выстраиваются вдоль линий этого поля. Такое упорядочивание снижает внутреннюю энтропию (меру хаоса). Материал вынужден отдать избыток энергии в виде тепла во внешнюю среду.

2. Охлаждение (Хаотизация): Когда поле снимается, диполи возвращаются в свое естественное, хаотичное состояние. Для этого процесса им нужна энергия, которую они поглощают из окружающей среды, что вызывает охлаждение материала.

Циклически повторяя этот процесс, можно создать непрерывный отвод тепла от охлаждаемого объекта.

Электрокалорический эффект имеет глубокую историю: ещё в 1887 году известный британский физик Уильям Томсон (Лорд Кельвин) теоретически обосновал возможность его существования. Он сделал это, исходя из принципа обратимости пироэлектричества — явления, при котором изменение температуры в кристаллах вызывает появление электрического поля. Таким образом, Томсон предсказал, что обратный процесс, то есть приложение электрического поля, должно вызывать соответствующее изменение температуры.

Позднее, в 30-х годах XX века, эффект был экспериментально зафиксирован советскими физиками И. В. Курчатовым и П. П. Кобеко. Однако, тогда учёным удавалось добиться лишь минимального температурного сдвига — всего долей градуса, что исключало практическое применение, и интерес к технологии угас.

Возрождение: Открытие Гигантского ЭКЭ

Ключевой прорыв, вернувший ЭКЭ в центр внимания, произошел в 2006 году, когда группа ученых под руководством А.С. Мищенко (A.S. Mischenko) зафиксировала феномен, названный «Гигантским электрокалорическим эффектом».

В своих исследованиях группа Мищенко использовала тонкие пленки цирконата-титаната свинца (PZT) — материала с сильными сегнетоэлектрическими свойствами.

Они установили, что при воздействии поля на пленку толщиной в несколько микрометров, температурный сдвиг на ней достигает 12 K (Кельвинов) около источника тепла 220°C. Этот скачок в десятки раз превышал предыдущие результаты и впервые дал возможность рассматривать эту технологию как альтернативу существующим системам охлаждения.

Всего через два года, в 2008 году, произошёл новый прорыв: гигантский ЭКЭ был обнаружен в сегнетоэлектрических полимерах, что приблизило технологию к бытовому применению. Первоначально сополимер поливинилиденфторида-трифторэтилена (P(VDF-TrFE)) показал значительное адиабатическое изменение температуры — свыше 12°C, но это происходило при температуре около 70°C.

Критическим достижением стало изменение его химической формулы: добавление хлорфторэтилена (CFE) позволило впервые получить этот гигантский электрокаллорический эффект при комнатной температуре. Это открытие открыло прямую дорогу к использованию ЭКЭ в компактных и экологичных охлаждающих устройствах повседневного применения.

Перепад в 12°C достигается в тончайшей плёнке и может быть быстро повторен многократно. Используя большое количество таких слоев последовательно, как ступени, ученые могут добиться значительного охлаждения и обеспечить общий перепад температур, достаточный для полноценного охлаждения, конкурирующего с традиционными компрессорами.

Прикладное значение и преимущества

Внедрение твердотельных охладителей обещает решить ряд критических проблем:

Во-первых, системы полностью исключают использование гидрофторуглеродов (ГФУ) и других химических хладагентов, применяемых в традиционном оборудовании. Эти вещества влияют на парниковый эффект в десятки, а иногда и в тысячи раз сильнее, чем углекислый газ (CO2). Отказ от них делает ЭКЭ-охладители экологически чистыми.

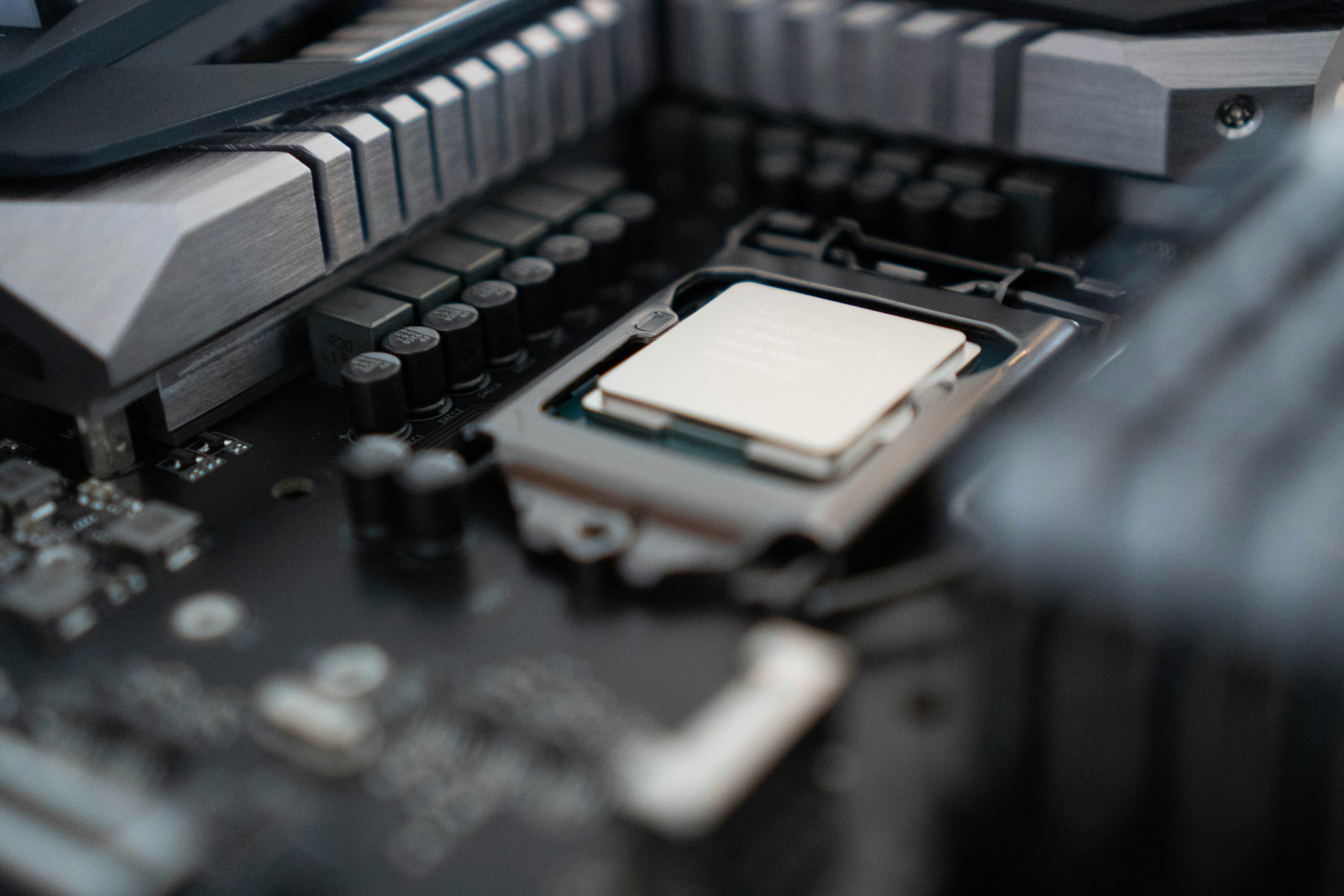

Во-вторых, компактность и тишина. Отсутствие механических компонентов делает устройства бесшумными. Сами охладители могут быть встроены непосредственно в микросхемы, что критически важно для высокопроизводительных процессоров и чипов, где тепло нужно отводить с минимального пространства.

В-третьих, энергоэффективность. Лабораторные прототипы уже демонстрируют эффективность, которая может превышать 60% от теоретического предела, установленного циклом Карно (предел эффективности любой тепловой машины).

Эти преимущества актуальны для всех отраслей: от компактных систем охлаждения мощных центральных и графических процессоров до создания абсолютно бесшумных и энергоэффективных бытовых холодильников и кондиционеров.

Риски и вызовы на пути к внедрению

Несмотря на научные успехи, переход к массовому производству сопряжен с серьезными инженерными сложностями. Основным риском является электрокалорическая усталость— снижение эффективности материала при многократном включении и выключении поля.

Для обеспечения коммерческого срока службы, сравнимого с традиционными холодильными установками, критически важным требованием является стабильность материала на уровне не менее десяти миллионов циклов без существенной деградации. Этот стандарт задает высочайшую планку для разработчиков.

Другая сложность связана с требованиями к напряжению. Для получения достаточного охлаждающего эффекта часто требуются высокие значения напряженности электрического поля. Интеграция таких систем в низковольтную потребительскую электронику требует тщательной разработки защитных и управляющих цепей.

Наконец, важен вопрос масштабирования. Необходимо перейти от создания крошечных лабораторных чипов к производству полноразмерных, надежных теплообменных систем для бытовой и промышленной техники. Эта инженерная задача требует создания сложных многослойных структур с эффективной циркуляцией теплоносителя.

ЭКЭ на фоне конкурентов: Вызовы и преимущества перед существующими системами

Для оценки перспектив электрокалорического эффекта необходимо чётко понимать его место среди уже существующих технологий отвода тепла. К примеру, на рынке охлаждающих систем для электронных устройств представлены два подхода: тепловые трубки (пассивный перенос тепла) с дальнейшим его рассеиванием при помощи радиатора и жидкостные системы охлаждения(активное, высокопроизводительное охлаждение).

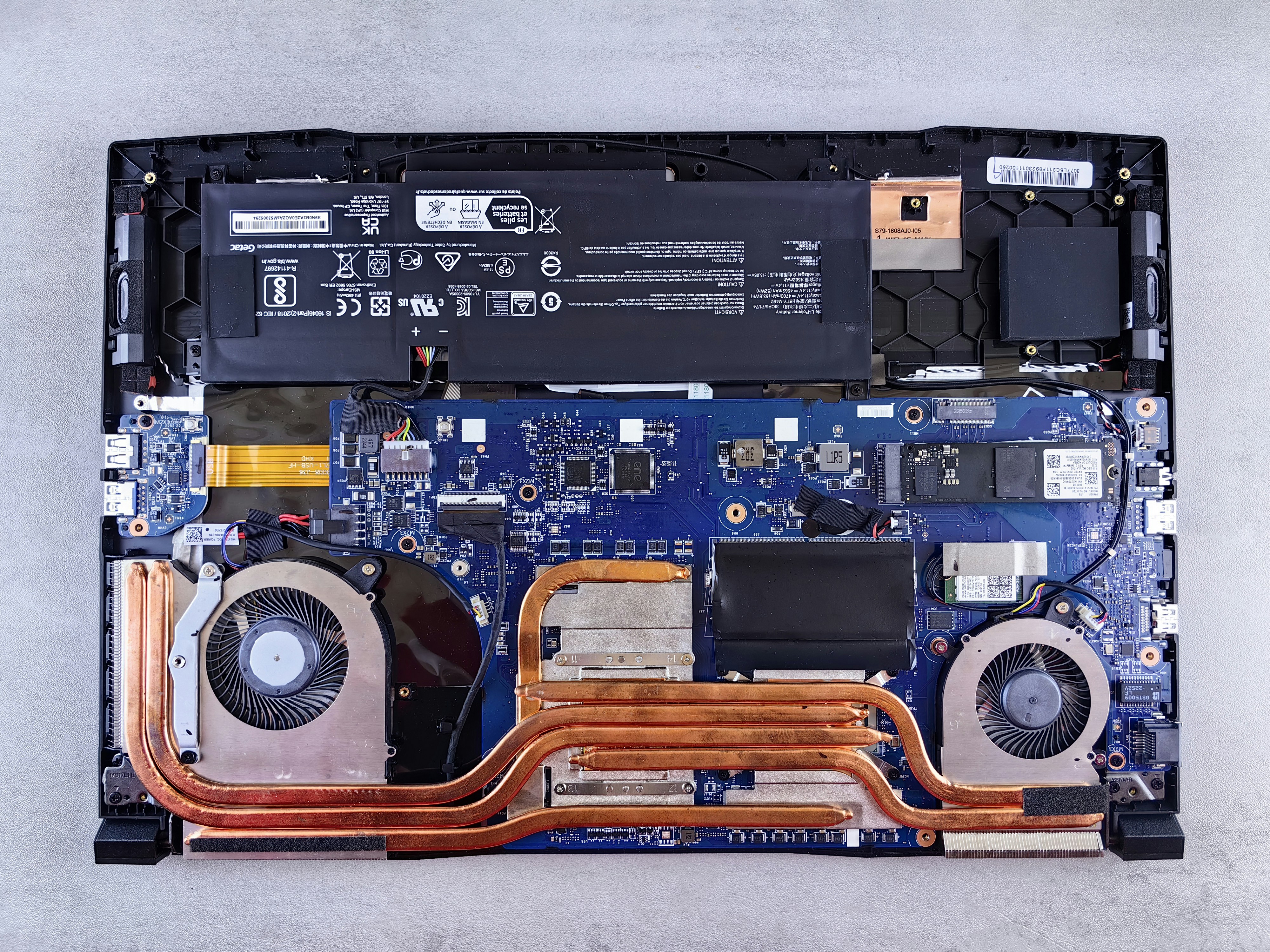

С одной стороны, тепловые трубки — это проверенное, простое и надёжное решение, используемое в большинстве портативной техники. Трубка не генерирует холод; она лишь эффективно переносит тепло от горячего чипа к радиатору, используя фазовый переход жидкости внутри. Системы с тепловыми трубками относительно малошумны и дёшевы, и их главное ограничение в том, что они не могут охладить процессор ниже температуры окружающего воздуха. Рассеивающие радиаторы и вентиляторы для удаления рассеиваемого тепла могут быть достаточно громоздкими.

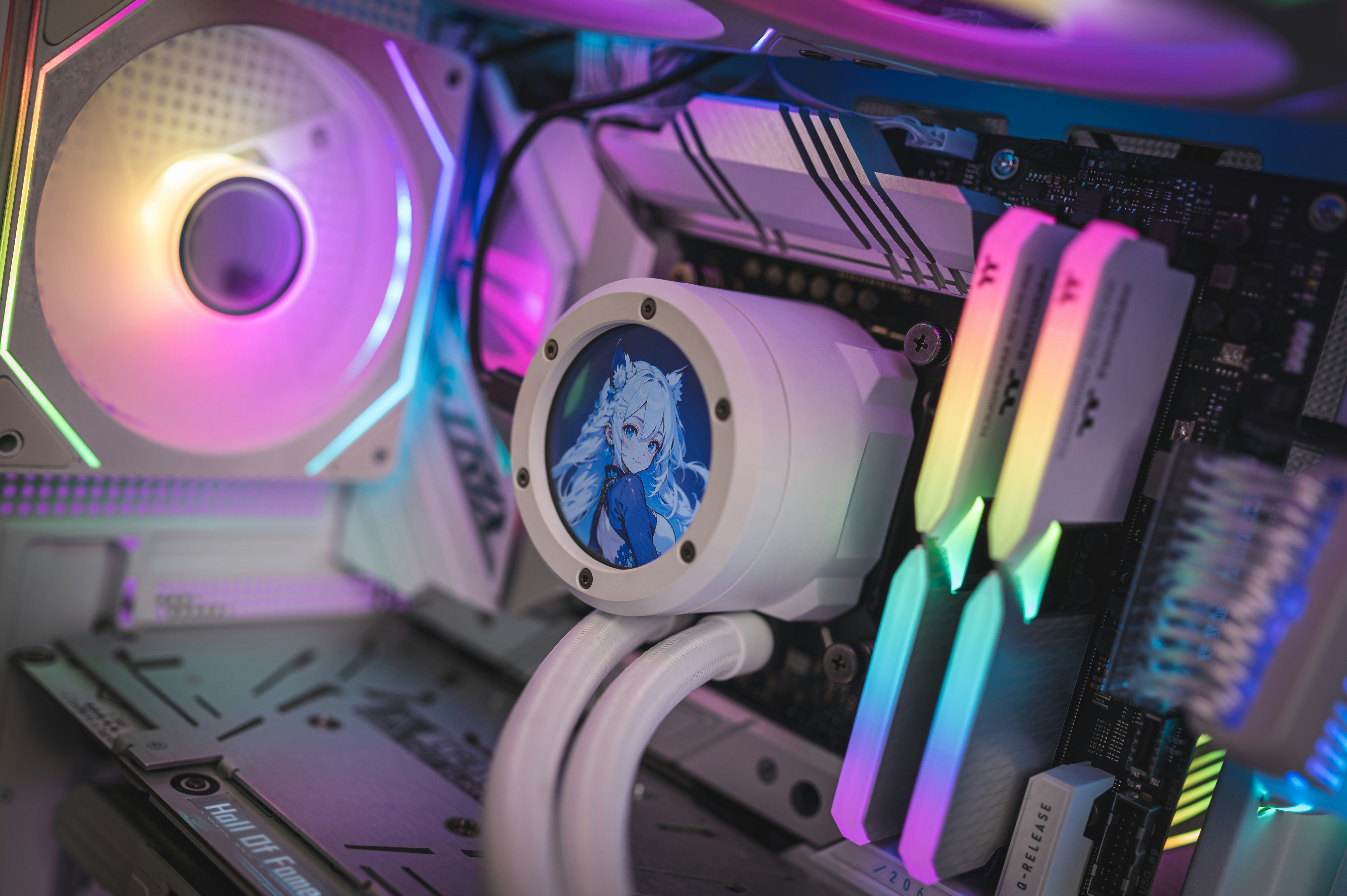

С другой стороны, жидкостные системы охлаждения — они обеспечивают высокую мощность, используя помпы и циркулирующий теплоноситель. Однако они также громоздки, требуют радиаторов, и их работа сопровождается шумом от помп и вентиляторов, не говоря уже о риске протечек. Как и тепловые трубки, СЖО без дополнительного чиллера не могут активно понижать температуру ниже температуры окружающей среды.

Здесь и раскрывается фундаментальное преимущество Электрокалорического эффекта.

ЭКЭ — это технология, которая активно генерирует холод. В отличие от пассивных или полуактивных систем, ЭКЭ-устройство способно эффективно понижать температуру чипа ниже, чем температура окружающего воздуха.

Кроме того, ЭКЭ-элементы могут быть интегрированы непосредственно на кристалл микросхем в виде тончайших плёнок, что делает их ультра-компактными и бесшумными. Именно эта уникальная возможность — активно генерировать холод в твёрдом теле без компрессоров и хладагентов — делает ЭКЭ перспективной технологией будущего. В ближайшей перспективе она не заменит дёшевую тепловую трубку в каждом ноутбуке, но станет жизнеспособным решением для микроэлектроники сверхвысокой плотности и носимых устройств, где громоздкость и шум традиционных систем неприемлемы.

Вывод

Учитывая постоянный рост тепловыделения в микроэлектронике, твердотельное охлаждение можно рассматривать как следующий неизбежный этап развития технологий. Решение инженерных проблем — лишь вопрос времени и инвестиций в дальнейшие исследования.
