Не сверхточные лазеры, не закон Мура: главная проблема нанотехнологий, которая остаётся за кадром

Годами нам рассказывали про неумолимый закон Мура, удваивающий мощь чипов, и показывали завораживающие кадры со сверхточными лазерами. На деле все это лишь парадный фасад, видимая часть производственной реальности. Существует и другая, невидимая сторона. И в этой реальности главным фактором, тормозящим прогресс, оказывается не сложность лазера и не пределы закона Мура, а обычная бытовая пыль. Одна микроскопическая частица, которая способна обнулить работу инженеров стоимостью в миллионы долларов.

Почему песчинка для чипа страшнее молотка

Чтобы понять всю глубину проблемы, не нужно быть физиком-ядерщиком. Достаточно сопоставить масштабы. Размер ключевых элементов транзистора в современном чипе измеряется уже единицами, а не десятками нанометров. Для сравнения, топовые техпроцессы сегодня маркируются как «3 нанометра» или даже «2 нанометра», хотя это и условное название класса технологий, а не прямой замер линейкой. Размер же обычной пылинки — от 500 до 10 000 нанометров.

Представьте, что вы пытаетесь собрать точнейший швейцарский хронометр, пока на него сыплются булыжники. Абсурд? Абсолютно.

Как именно такая «бомбардировка» убивает чип? Сценариев немного:

• Слепое пятно. При фотолитографии на пластину светят ультрафиолетом через трафарет. Пылинка работает как зонтик, отбрасывая тень. В этом месте схема не пропечатывается. Привет, брак.

• Короткое замыкание. Хуже, если частица способна проводить ток. Упав между двумя токопроводящими дорожками, она их замыкает. Результат предсказуем. Чип мертв.

• Химическое вмешательство. Частица может просто помешать процессу легирования (целенаправленного добавления примесей в кремний для изменения его свойств). В итоге участок кристалла не получает нужных характеристик. Он вроде бы есть, но не работает.

И вот тут, собственно, начинается экономика. Цена такой ошибки, мягко говоря, колоссальна. Одна 300-мм кремниевая пластина стоит десятки тысяч долларов. Несколько пылинок — и «процент выхода годных» (yield rate) летит вниз, утаскивая за собой миллионы долларов прибыли.

Как устроена «чистая комната»

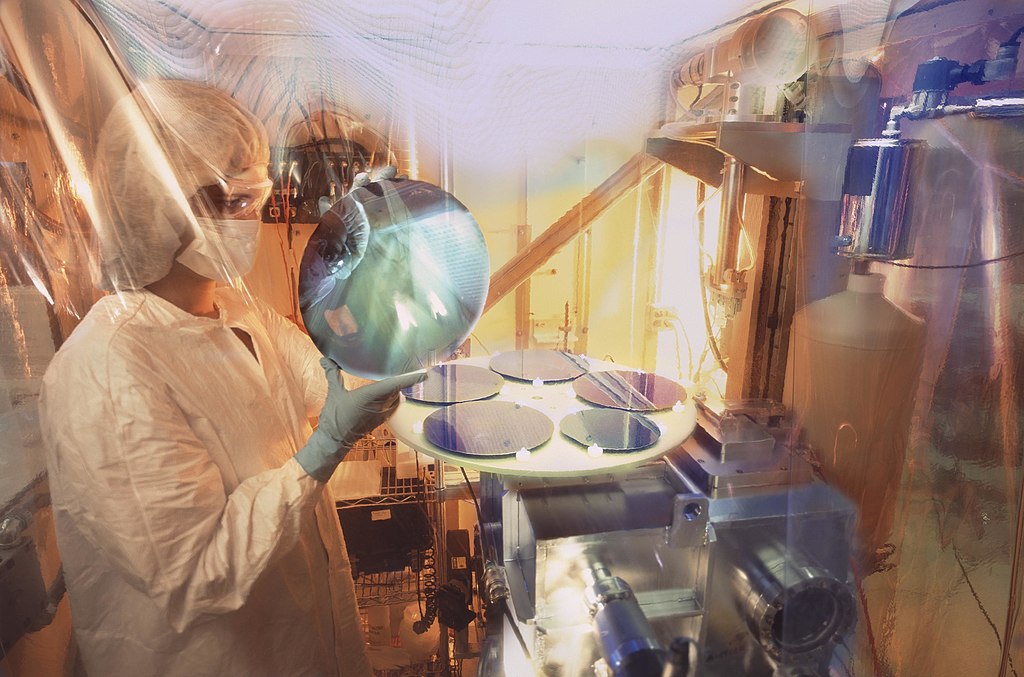

Чтобы бороться с микроскопическими загрязнителями, инженерам пришлось построить одни из самых стерильных помещений на планете. Речь идет о герметичных инженерных комплексах, где чистота поддерживается несколькими ключевыми принципами.

Весь воздух с улицы проходит через каскады ULPA-фильтров. Но главное не это. Особенно в тех зонах, где открытая кремниевая пластина напрямую контактирует со средой, воздух движется единым «поршнем» сверху вниз. Никаких сквозняков. Вся грязь моментально «смывается» в решетку в полу. Вдобавок, внутри всегда избыточное давление. Зачем? Чтобы при открытии двери грязный воздух из коридора не засасывало внутрь.

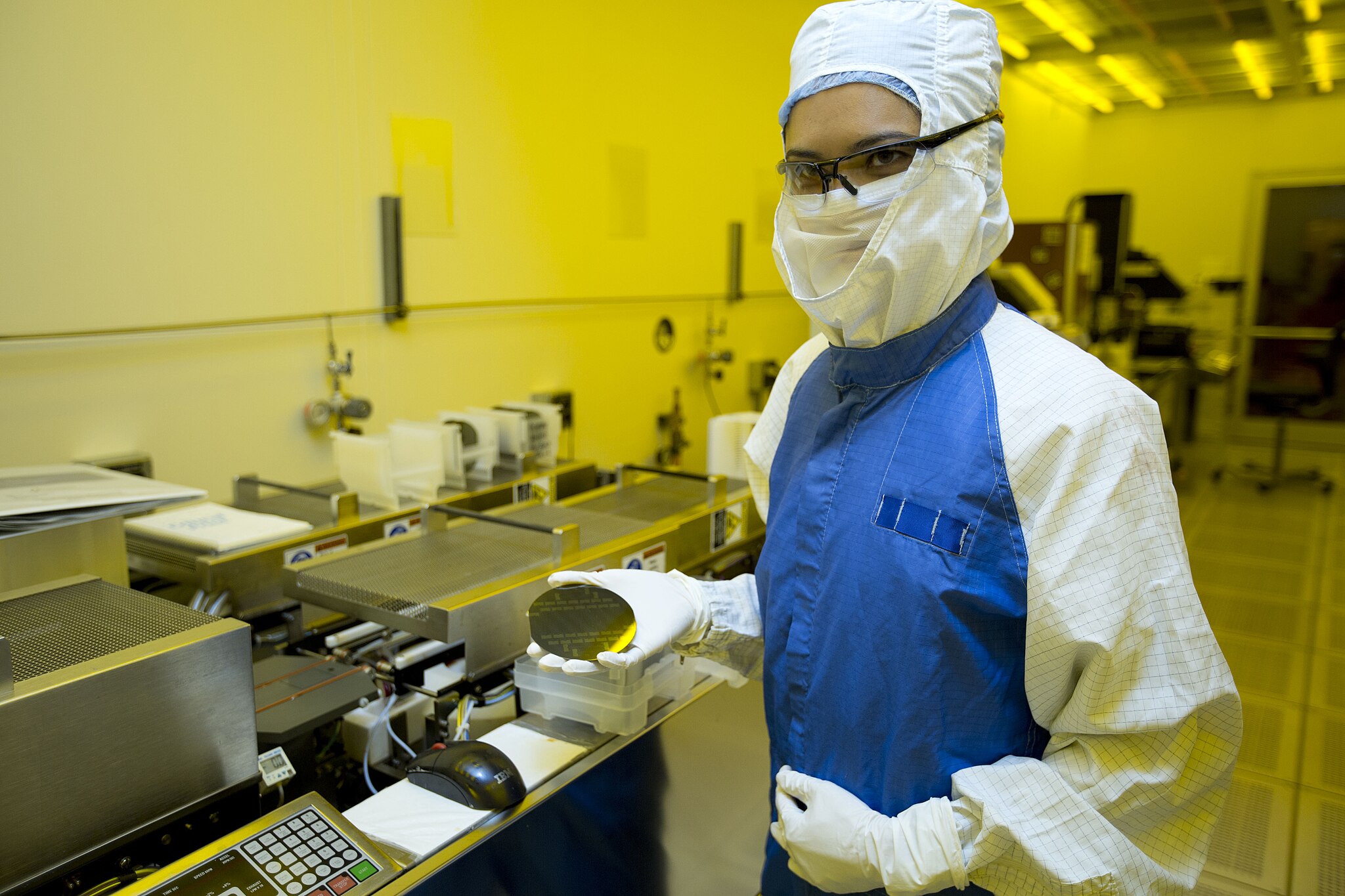

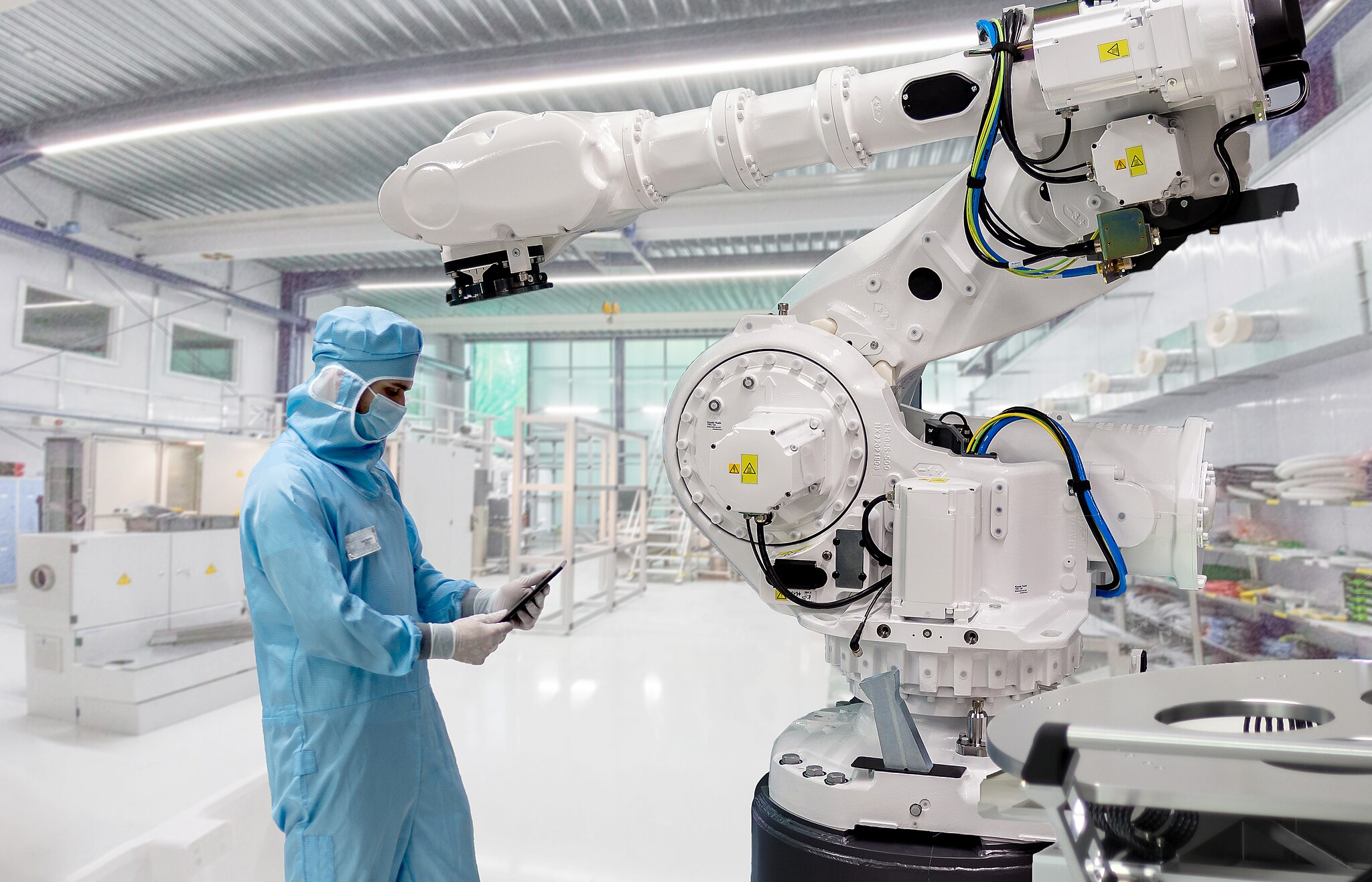

Главная головная боль — сам персонал. Поэтому полная автоматизация — мечта любого производства. Но пока человек — сервисный инженер или оператор, способный решить нестандартную проблему, — остается ключевым и самым сложным компромиссом. Наладка и обслуживание сложнейших роботов-манипуляторов — одна из таких задач, где человек пока незаменим. Люди там одеты в полностью герметичные комбинезоны, где каждая деталь спроектирована по одному правилу: она не должна ничего выделять или терять.

Внутри «чистой комнаты» нет ничего, что может «пылить». Даже бумага — враг. Но кроме пыли, производство борется и с невидимыми химическими загрязнениями, статическим электричеством и вибрациями.

Просто цифры. Операционная против процессорного цеха

Думаете, стерильная хирургическая операционная — эталон чистоты? Давайте сравним цифры по стандарту ISO. Считаем количество частиц размером 0.5 микрона в одном кубометре воздуха.

• На улице — десятки миллионов.

• В квартире — около 1,000,000 (Класс ISO 8).

• В операционной — около 100,000 (Класс ISO 7).

• В «чистом» цеху для оптики или медицины (Класс ISO 6) — стандарт допускает до 35,200 частиц. Уже впечатляет.

• В критических зонах производственной «чистой комнаты» для чипов (Класс ISO 1-3) — стандарт требует полного отсутствия частиц крупнее 0.2 микрона. По сути, цифры, стремящиеся к абсолютному нулю.

Проще говоря, воздух в месте, где делают ваш процессор, в тысячи раз чище, чем в операционной, и как минимум в 3500 раз чище, чем в других высокотехнологичных цехах.

Так что в итоге?

Сложность современных нанотехнологий держится на предельно простом, почти примитивном условии — абсолютной чистоте. Оказалось, что дальнейшее действие закона Мура упирается не в возможности сверхточных лазеров, а в банальную способность защитить их от хаоса микромира. Каждый раз, оплачивая покупку смартфоном, запуская навигатор или смотря видео онлайн, вы пользуетесь результатом невидимой войны. Глобальная цифровая экономика, наши данные, современная связь — все стоит на хрупком, невидимом фундаменте.

Имя ему — не гениальные алгоритмы и не прорывные архитектуры, а та горстка сверхчистых производств на планете, где человеку удалось победить не просто пыль, а сам хаос.
