НТП «Горизонт» разработало новое оборудование на базе инклинометрических модулей Bin-D3

Компания НТП «Горизонт», российский производитель высокоточных средств измерений для геотехнического мониторинга и мониторинга строительных конструкций, разработала оборудование для измерения горизонтальных подвижек тела грунтовых плотин на базе инклинометрических модулей Bin-D3. Оно предназначено для мониторинга гидротехнических сооружений в Арктической зоне.



«Выпуск данного оборудования поможет решить важную отраслевую задачу, - уверен Илья Кузьменко, Директор по развитию НТП «Горизонт». – Проблема мониторинга на многолетнемерзлых грунтах состоит в следующем. Классический метод измерения горизонтальных подвижек тела грунтовых плотин инклинометрами, закатывающимися по направляющим пазам обсадной инклинометрической трубы, является малоприменимым из-за невозможности поддержания скважин сухими. В летний период в стыки пластиковых обсадных труб неизбежно попадает вода, которая замерзает ниже глубины оттаивания, и при этом лед разрывает пластиковую обсадную трубу. Суть нашего метода состоит в том, чтобы не использовать дорогостоящие стыкуемые инклинометрические трубы с направляющими пазами, а гладкие ПНД-трубы. При возникновении подвижек грунта происходит деформация обсадной трубы, что приводит к изменению угла наклона, регистрируемого инклинометрами. Таким образом по показаниям нескольких инклинометров контролируются относительные смещения подвижного слоя».

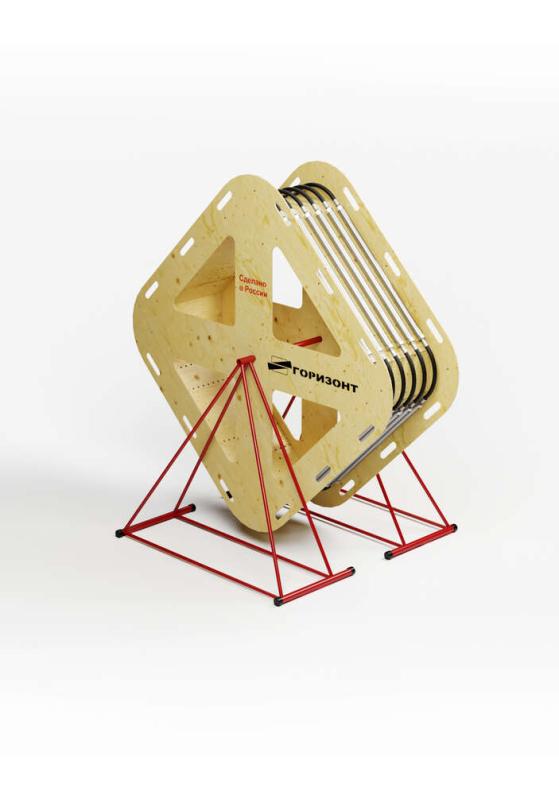

Инклинометрическая цепочка поставляется на объект в полной заводской готовности на квадратной катушке. Цепочки инклинометрических модулей BIN-D3-00 загружаются в наблюдательную скважину, обсаженную стандартной толстостенной ПНД-трубой, заглушенной со стороны забоя. Разматывание инклинометрической цепи BIN-D3 производится в гладкую трубу ПНД без использования специальных инклинометрических пластиковых труб.  Распирание инклинометрической цепочки и последующая фиксацией инклинометричесих модулей в гладкой ПНД трубе производится разработанной системой натяжения модулей.

Извлечение же инклинометрической цепи производится в обратном порядке без особых сложностей, что позволяет осуществлять перемещение одного комплекта оборудования из скважины в скважину.

Прибор предназначен для контроля горизонтальных и вертикальных подвижек грунтового массива, контроля деформации бортов котлована и мониторинга оползневых процессов. Он может применяться в системе геотехнического мониторинга и системе мониторинга строительных конструкций.

Инклинометрические модули BIN-D3 внесены в реестр СИ и имеют сертифицированы для применения в взрывоопасных зонах.

Технические характеристики

Количество измерительных осей	2
Длина измерительной базы	500/1000 мм
Диапазон измерений	15°/30°
Разрешающая способность	5”
Приведенная погрешность измерения угла наклона, к полному диапазону измерений	0,05%
Предельное значение собственного дрейфа нуля, % от полного диапазона измерений	±0,3%
Дополнительная погрешность , вызванная изменением температуры  в полном диапазоне температур, %  полного от диапазона измерений	±0,3%
Рабочий температурный диапазон	от -30 до +50 , °С
Степень защиты	IP68. 5Bar
Глубина погружения ниже уровня грунтовых вод	До 50м
Количество датчиков в одной измерительной цепи	До 150
Диаметр обсадной  трубы	60-90мм
Тип обсадной трубы	Водопроводная труба ПНД/Обсадная труба ПВХ
Диаметр корпуса инклинометра	30 мм
Цифровой выход	RS-485
Протокол обмена	ModBus RTU
Напряжение питания	9-28В
Токопотребление	3мА
